試験設備の紹介

ルームエアコン試験設備

平衡式室形熱量計(RAC2)

室内側/室外側内室には各々再調和機が設置され、供試機であるルームエアコンの冷房・暖房能力をキャンセルするように再調和機の能力を制御するので、室内側/室外側内室の温湿度は、JIS条件で安定します。また、室内側/室外側外室の温湿度は、各々の内室と同じ温湿度に制御され、また内室間の通過熱量は既知であり、安定時の再調和機の冷房・暖房能力を求めることにより、ルームエアコンの冷房/暖房能力を高精度に測定することができます。
測定可能範囲 【冷房】0.9~11.6kW
【暖房】0.9~12.8kW
適用試験規格 JIS B 8615-1 及び ISO5151

平衡式室形熱量計(RAC4)

室内側/室外側内室には各々再調和機が設置され、供試機であるルームエアコンの冷房・暖房能力をキャンセルするように再調和機の能力を制御するので、室内側/室外側内室の温湿度は、JIS条件で安定します。また、室内側/室外側外室の温湿度は、各々の内室と同じ温湿度に制御され、また内室間の通過熱量は既知であり、安定時の再調和機の冷房・暖房能力を求めることにより、ルームエアコンの冷房/暖房能力を高精度に測定することができます。
測定可能範囲 【冷房】0.2~16.0kW
【暖房】0.2~20.0kW
適用試験規格 JIS B 8615-1 及び ISO5151

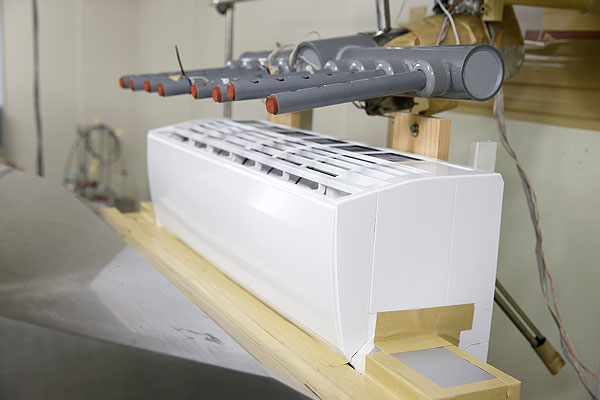

空気エンタルピー測定装置(RAC3)

室内側/室外側試験室の温湿度条件を各々JIS条件で制御し、供試機であるルームエアコンを設置・運転します。試験室には、高精度測定が可能な温度・湿度測定装置、風量測定装置が具備され、ルームエアコンの吸い込み、吹き出し空気の温湿度を測定しエンタルピーを求めることにより、ルームエアコンの冷房/暖房能力を高精度に測定することができます。

測定可能範囲 【冷房】0.0~10.0kW
【暖房】0.0~13.0kW
適用試験規格 JIS B 8615-1 及び ISO5151

パッケージエアコン試験設備

空気エンタルピー測定装置(PAC2)

室内側/室外側試験室の温湿度条件を各々JIS条件で制御し、供試機であるパッケージエアコンを設置・運転します。測定装置には、高精度に測定が可能な温度・湿度測定装置、風量測定装置が具備され、パッケージエアコンの吸い込み、吹き出し空気の温湿度を測定し、エンタルピーを求めることにより、パッケージエアコンの冷房/暖房能力を高精度に測定することができます。また、室外側試験室には、新鮮空気導入及びエンジン排気ガス排気の設備を設け、パッケージエアコンばかりでなく、ガスヒートポンプエアコンの試験を可能にしています。

測定可能範囲 【冷房】2.0~56.0kW
【暖房】2.0~67.0kW
適用試験規格 JIS B 8615-1 / JIS B 8615-2 /
JIS B 8627-1 / JIS B 8627-2

家庭用ヒートポンプ給湯機試験設備

家庭用ヒートポンプ給湯機試験設備(DWH)

試験室内の温度・湿度条件をJIS条件で制御し、供試機であるヒートポンプユニットならびに貯湯タンクを設置・運転します。測定装置には、高精度に測定可能な温度・湿度装置、流量計などが具備され、加熱性能試験や給湯(保温)モード試験を行うことができます。

測定可能範囲 【加熱性能】4.0~10.0kW
適用試験規格 JIS C 9220
